鋰電池烘烤過(guò)程水分變化，是電池生產(chǎn)廠家一個(gè)很重要的研究過(guò)程，電池水分的多少，直接影響電池的質(zhì)量。下面，由“環(huán)儀儀器”小編，為大家講解一下此變化過(guò)程。

電池在真空烤箱的試驗(yàn)變化過(guò)程：

試驗(yàn)使用設(shè)備：環(huán)儀儀器 電池真空烤箱

試驗(yàn)產(chǎn)品：鋰電池電芯

研究分析：

水份的蒸發(fā)過(guò)程中，濃度梯度的作用效果對(duì)干燥的影響不僅只發(fā)生在表面，對(duì)內(nèi)部依然具有相同影響。針對(duì)電芯的水分蒸發(fā)擴(kuò)散過(guò)程可以參照菲克定律來(lái)計(jì)算：

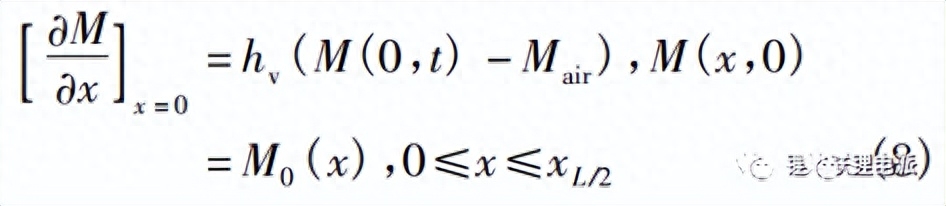

式中: D為電芯內(nèi)部的水分有效擴(kuò)散系數(shù)，其中同時(shí)包含了水分與水蒸汽擴(kuò)散。由于電芯水分含量微乎其微，烘烤過(guò)程中的溫度也不會(huì)造成電芯的屬性變化，所以水分烘干過(guò)程中電芯材料的壓縮量與物理化學(xué)變化完全可以忽略。設(shè)定邊界條件為：

式中，Mair與M0分別為初始狀況下烘烤箱內(nèi)部與電芯中的水分含量;hv為電芯內(nèi)部的水分傳至烤箱環(huán)境中的傳遞系數(shù)。

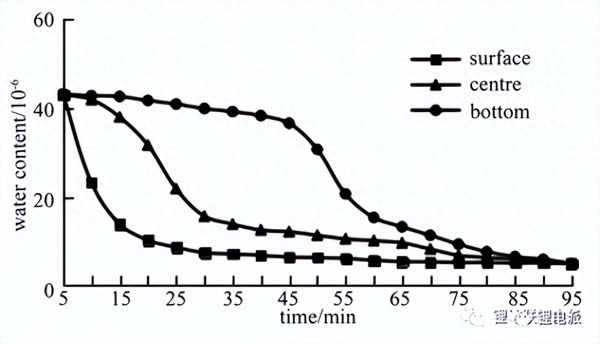

通過(guò)計(jì)算，在電芯烘烤過(guò)程中的電芯3個(gè)不同部位的含水量結(jié)果，如下圖所示，假設(shè)電芯在烘烤之前，各個(gè)橫縱截面含水量一致。

通過(guò)烘烤發(fā)現(xiàn)，在烘烤開(kāi)始時(shí)，電芯表面水分蒸發(fā)速率便很快，之后含水量慢慢減少趨于平緩，電芯中間部分在烘烤開(kāi)始20 min左右蒸發(fā)速度達(dá)到最大值，而電芯底部在烘烤開(kāi)始時(shí)水分蒸發(fā)并不明顯，在烘烤50 min左右水分含量降低最為明顯。
