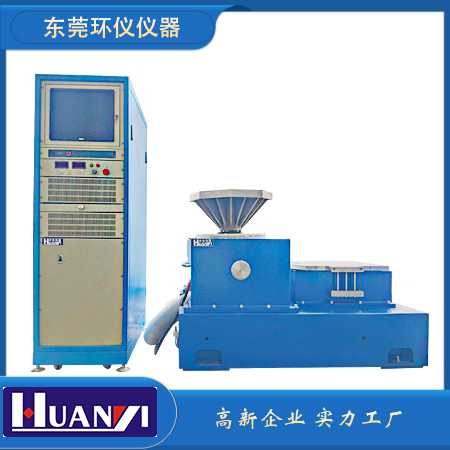

一、產品簡介：

GB/T 2423電動振動試驗臺又稱電動振動臺，屬高頻振動試驗設備，通常由垂直振動臺面、水平滑臺及功率放大器構成。根據不同試驗標準的要求，可以滿足垂直水平三軸振動試驗，模擬正弦、隨機、諧振搜尋與駐留、典型沖擊和道路仿真等模式。

二、測試標準：

GB/T 2423.56-2023 環境試驗 第2部分：試驗方法 試驗Fh：寬帶隨機振動和導則

GB/T 2423.10-2019 環境試驗 第2部分：試驗方法 試驗Fc: 振動(正弦)

GB/T 2423.58-2008 電工電子產品環境試驗 第2-80部分: 試驗方法 試驗Fi: 振動 混合模式

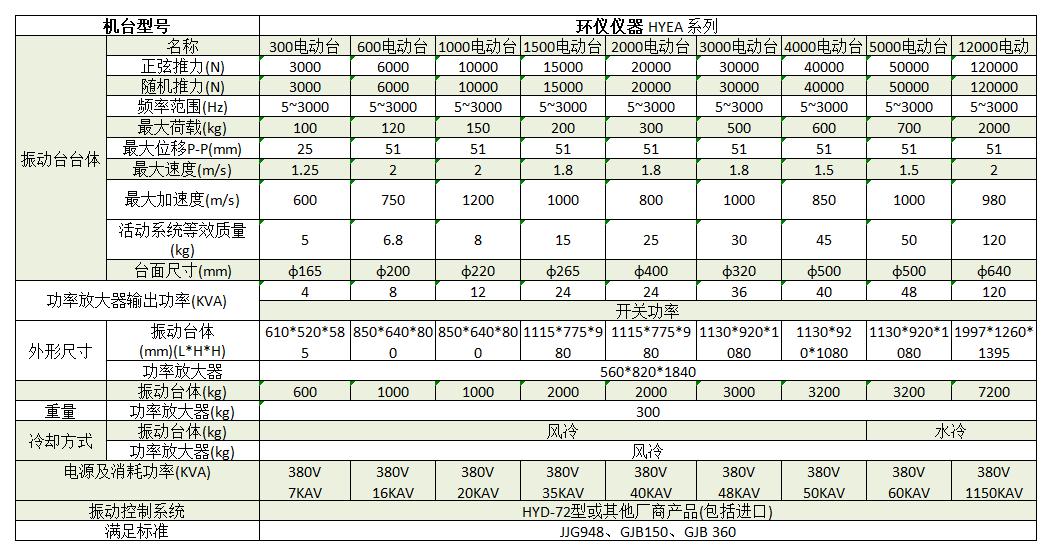

三、主要參數：

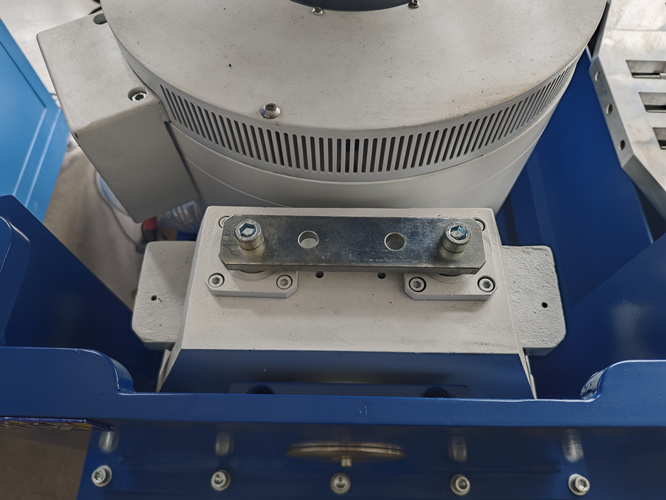

四、設計特點：

1.通過改良墊塊結構為特殊造型的風道結構塊并替換裝配，能實現風道引流，使冷卻氣流的方向從直下轉變為多股自上而下旋轉，完整覆蓋所有縫隙的每個角落；

2.并且通過優化導流塊的插接狀態，與風道結構塊引流作用相結合，使冷卻氣流形成中心磁極外多層次的整體無死角的氣流，從而數十倍地延長冷卻路徑，提高了面向動圈、勵磁等冷卻氣流的流量可控性及冷卻效果。

五、工作原理：

根據電磁效應，在磁場中設置通以交變電流的動圈，從而產生機械性、頻次可調的激振力并作用于測試對象。磁場一般由同心套置的圓柱狀中心磁極和圓筒狀外圍勵磁線圈協同產生，為使磁場強度增強和可調，大多數電動振動臺采用勵磁線圈；此時，中心磁極、動圈和勵磁線圈一起構成“振動發生器”，動圈在中心磁極的對稱軸方向上下移動，輔以其它必備構件，使測試對象產生振動而檢測其性能。
